点击数：0 2019年12月30日
制革清洁技术国家工程实验室金勇教授团队开发了一种具有可见光动态响应特性的芳香席夫碱（ASB）键，并将其引入到水性聚氨酯的分子结构中，赋予了水性聚氨酯材料（ASB-WPU）良好的室温可见光自修复性能（24 h修复效率为83.8%）和高力学性能（拉伸强度14.32 MPa 、韧性64.80 MJ m-3），在水性高分子膜材料中实现了室温自修复和高力学性能的良好平衡。同时，还通过可见光实现了ASB-WPU膜材料的室温可见光再加工。

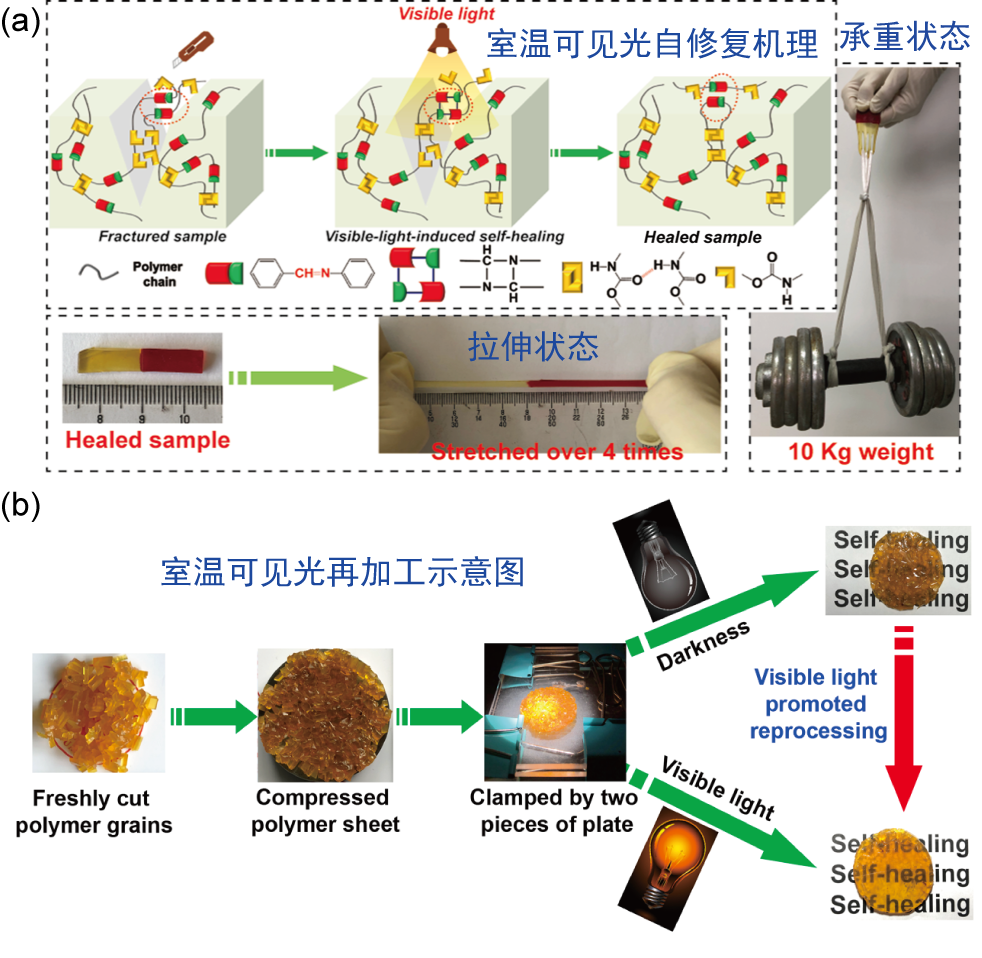

图1（a）含动态ASB键水性聚氨酯的室温可见光自修复机理和修复样品的拉伸及承重；（b）含动态ASB键水性聚氨酯的室温可见光再加工示意图
该团队还利用具有可见光动态响应特性的双碲键（126 KJ /mol），通过在水性聚氨酯的分子主链同时引入动态双碲键和2-脲基-4[1H]-嘧啶酮（UPy）四重氢键作用，合成出具有的室温可见光自修复特性的超分子水性聚氨酯（DTe-WSPs）。通过调节DTe-WSPs中的双碲含量和UPy含量，在DTe-WSPs中同时实现了快速室温可见光自修复（光照10 min修复效率85.6%）和高力学性能（拉伸强度、断裂伸长率和韧性分别为19.47 MPa、1144.3%和105.2 MJ m-3），且其韧性达到目前已报道的室温自修复高分子材料的最高水平。
|
|
